TransformのDrawing OverridesでRGBをPython経由(PyMelで)指定する
表題通り 主にリグコントローラをあまり手で触りたくない時用
要旨
targetNode = pm.PyNode("node_name_of_target") targetNode.overrideEnabled.set(1) targetNode.overrideRGBColors.set(1) targetNode.overrideColorRGB.set(rgbColor)
コード例
関数化するなら多分こんな感じ 引数がHSVなのは好みの問題
import pymel.core as pm def setOverrideColor(hsv, targetNode=None): try: rgbColor = pm.dt.Vector(hsv) rgbColor = pm.mel.hsv_to_rgb(rgbColor) except TypeError as e: raise TypeError(u"Cannot Cast HSV to vector. HSV should be three element tuple and 0.0-1.0 range, such as (0.5, 0.8, 0.2)") if not targetNode: if not pm.selected(): pm.displayWarning(u"No target specified.") return # recursive call for selectedNode in pm.selected(): setOverrideColor(hsv, targetNode=selectedNode) return targetNode.overrideEnabled.set(1) targetNode.overrideRGBColors.set(1) targetNode.overrideColorRGB.set(rgbColor) # usage sample setOverrideColor(hsv=(0.2, 0.4, 1.0))
UnrealEngine4 紙めくりマテリアル作例 #UE4ぷちコン
こんな感じのを作ります。
UnrealEngine4 第15回UE4ぷちコンに応募した作品で作成した仕組みです。
作品 : https://youtu.be/Im3jk3Ik7bM
前提の確認
テクスチャ画像をいい感じに歪ませて目的の表現を作ります。
最初にTexture SampleノードのUVs入力を使用して歪みを作る方法を確認します。

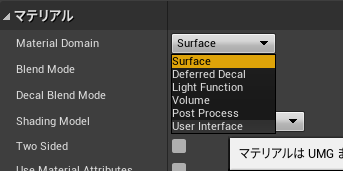

Material Domain変更
UIで使うのでMaterialDomainをUserInterfaceに変更します。
また、透明度を後で使用したいのでBlend ModeをMaskedにしておくとよいでしょう。
TextureSampleのUVs入力の機能の確認
いわゆるテクスチャ画像をマテリアルで使うときに使用するTexture Sampleノードの機能を確認しましょう。
UVs入力は、特段何も刺さなくても機能します。その際には(一般には)TexCoord[0]が暗黙的に使用されます。

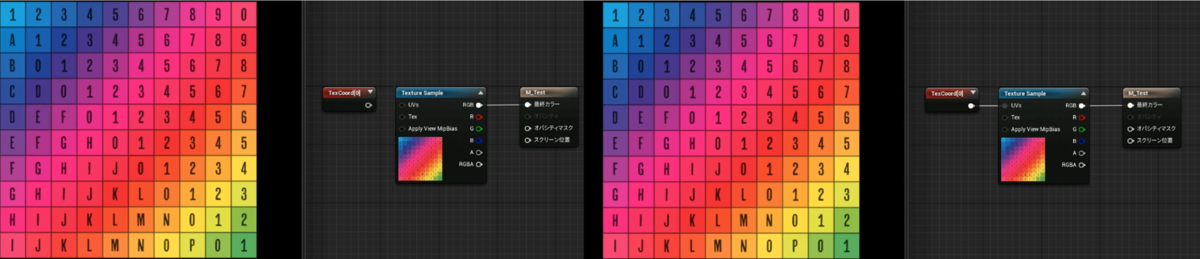

下図に示すノードグラフと結果から、TexCoord[0]の入力の有無により結果が変わらないことが分かります。

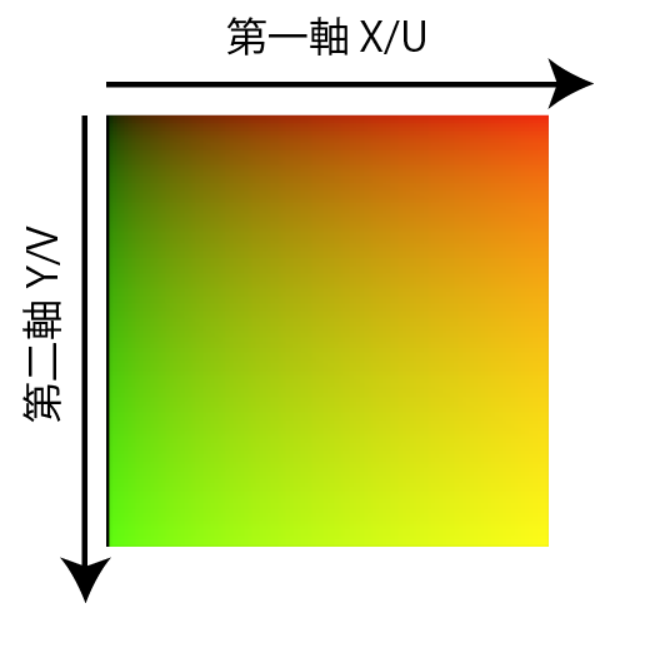

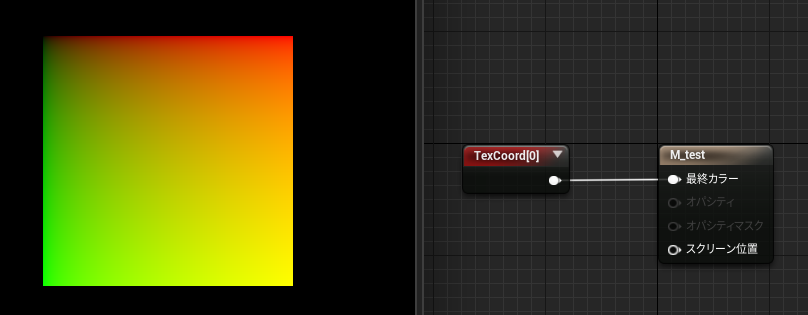

このTexCoord[0]とは、右方向(U)に沿って赤(R)が線形増加し、下方向(V)に沿って緑(G)が線形増加する二軸二次元情報です。
Texture SampleノードはUVsとテクスチャ画像を入力とし、
UVsの二次元情報を0～1に正規化された座標位置と解釈し、
テクスチャ画像の指定された位置のピクセルの色情報を出力します。
UVs入力を使って画像をゆがませてみよう
UVsに二軸線形グラデーション(TexCoord[0])を入れるとそのままのテクスチャ画像色情報が、

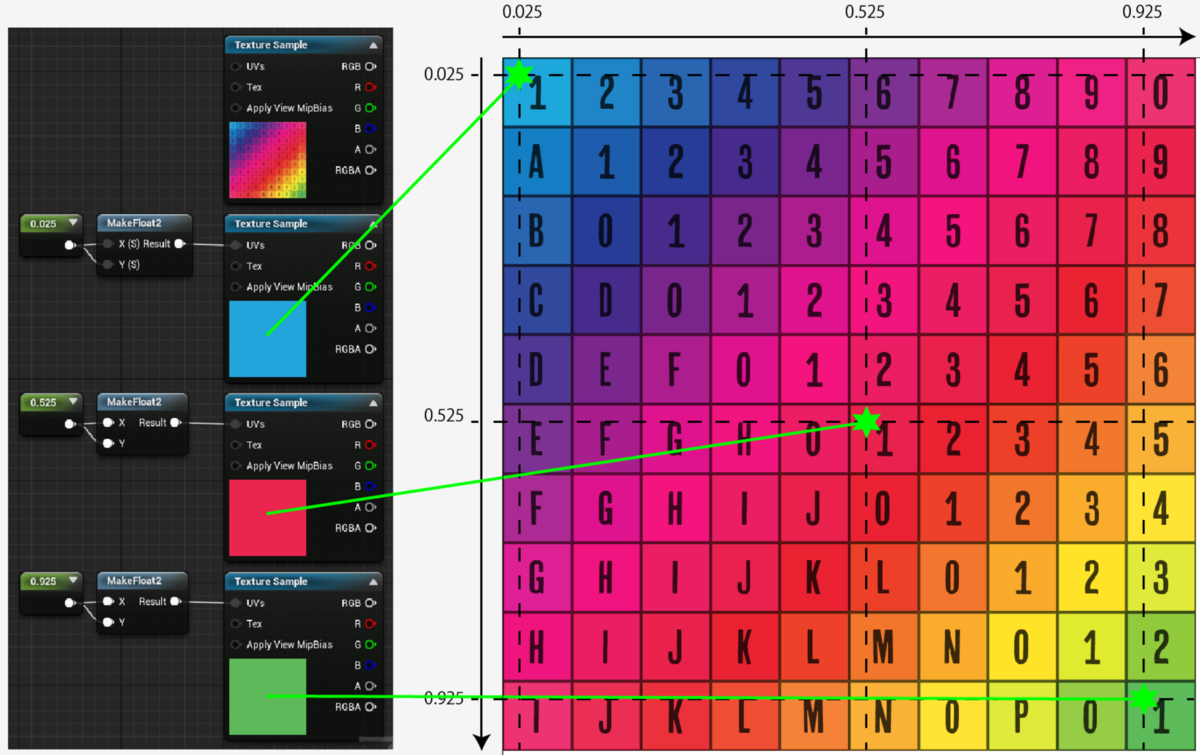

UVsに固定値を入れると特定ピクセルのテクスチャ画像色情報が出力されることを確認しました。

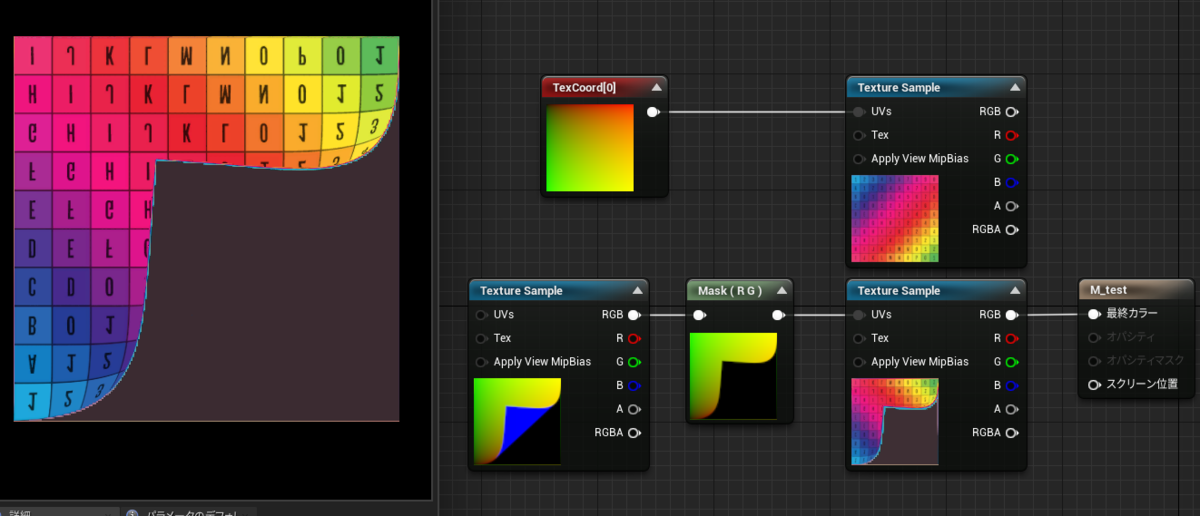

では、非線形グラデーションを入力してテクスチャ画像をゆがませてみましょう。

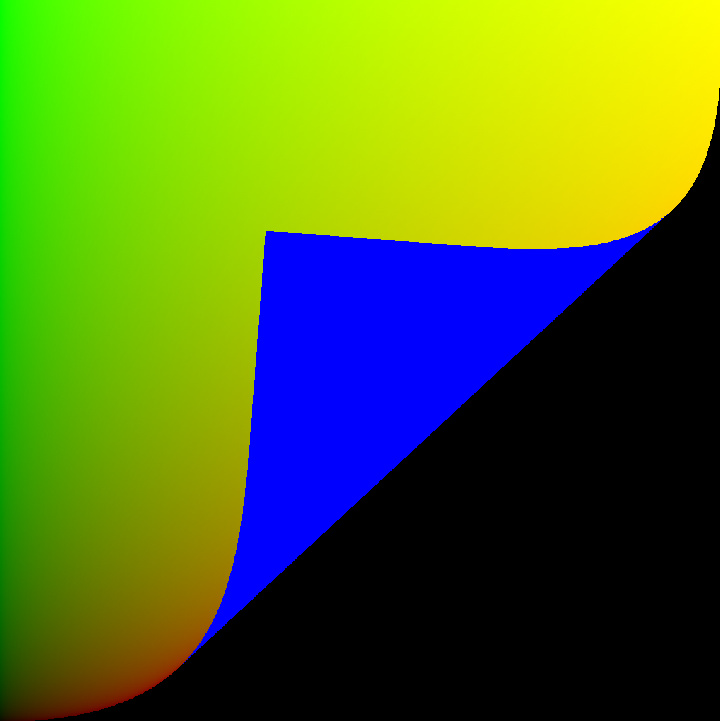

こんな画像を入力してみます↓(この画像の作成方法は後で説明します)
まだ裏面であることを示すBlueは使わないので、MaskでR,Gのみ抽出して使用します。

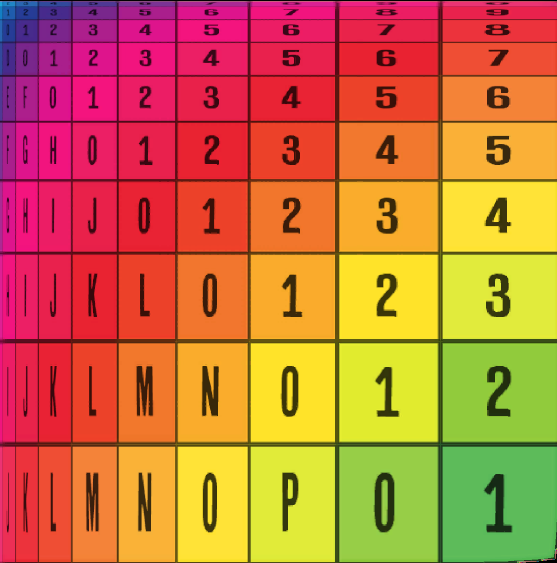

曲げられた辺りのテクスチャ画像が少し歪んでいることがわかります。
実制作：素材編
まずは紙がめくれる という情報をテクスチャ形式で作ります。
2のべき乗数のフレームで納まると効率的です。
図 もともとのアニメーション

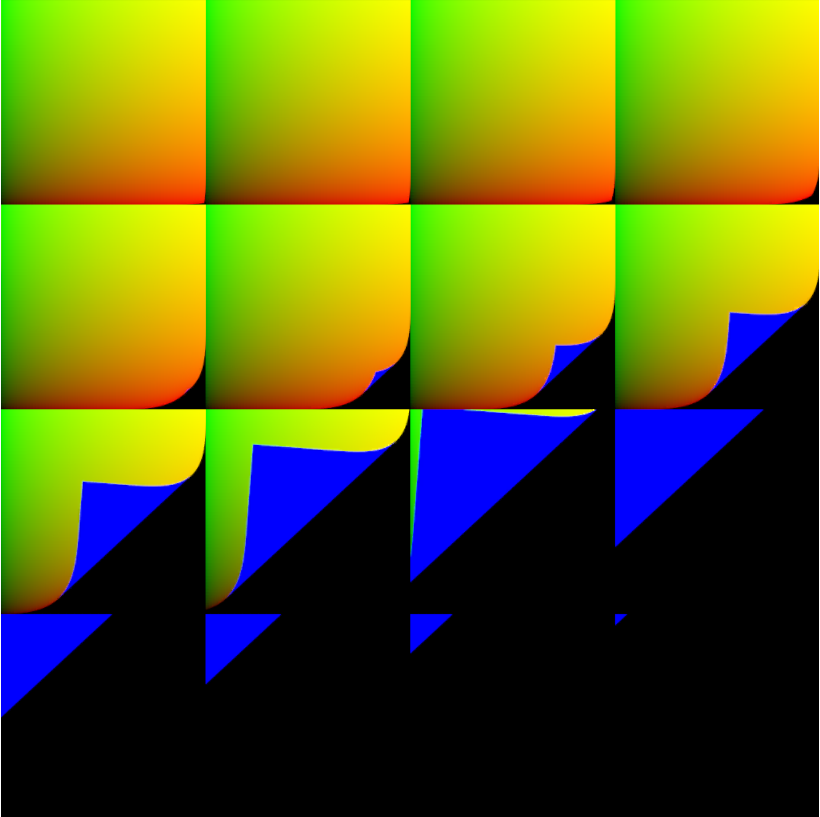

これを上面からR,G:UV B:裏面 A:オブジェクトの有無 としてレンダリングします。

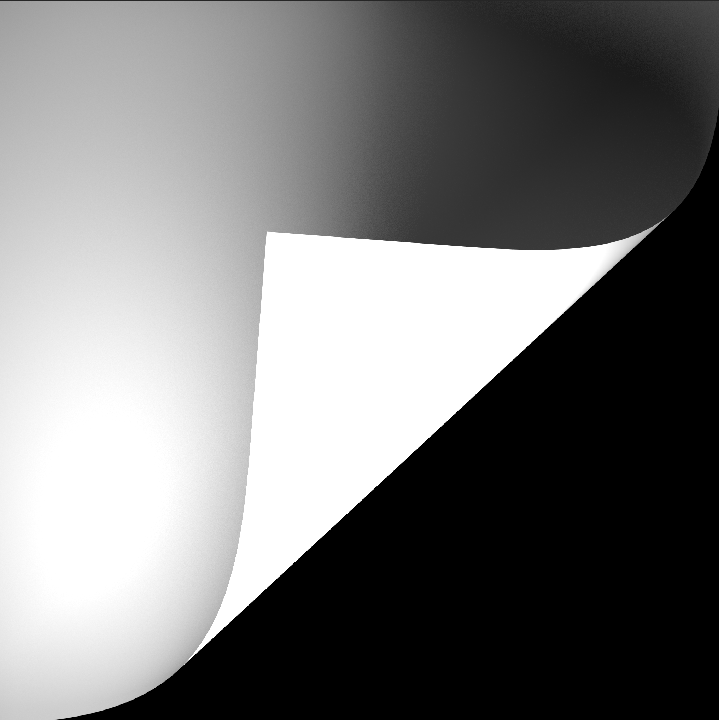

ついでに紙が自分に落とす影もレンダリングしておくとよいでしょう。
（ついでと言いつつ、この素材のレンダリングに4時間かかっています）
ここは任意ですが、のちにUE4内でこの連番静止画を動画的に用いる必要があるので、

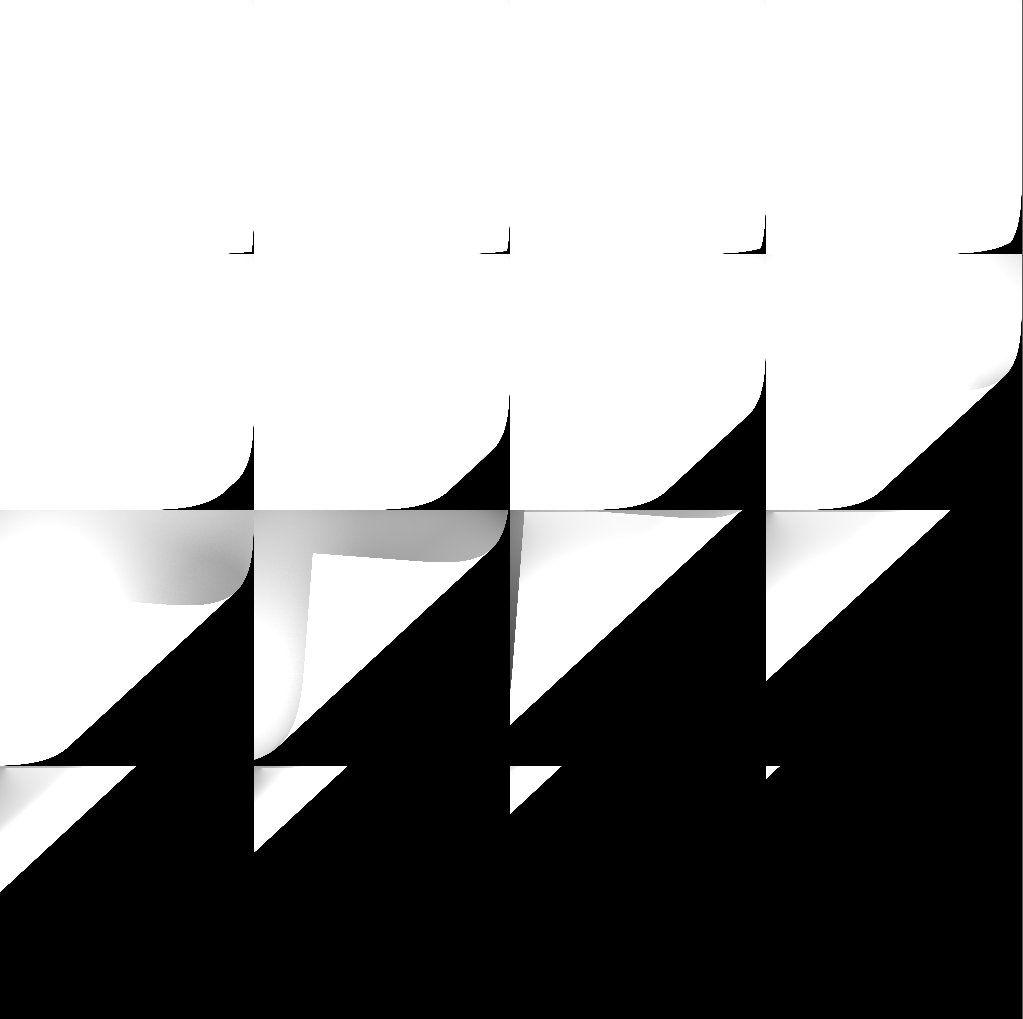

ここでアトラス化しておくと便利かと思います。今回は16F、4x4でアトラス化しました。
しない場合は任意の方法で紙めくりをUE4のマテリアルで動画的に用いることができるよう仕込んでください。
これで素材制作は完了です。
実制作：UE4マテリアル編
UE4内で先ほど制作したアトラステクスチャを利用してUV歪みをアニメーションさせてみましょう。

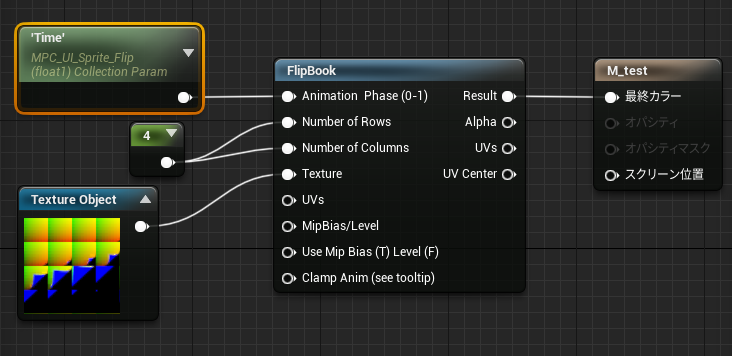

UE4のマテリアル内でアトラスを使用する場合は、FlipBookマテリアルファンクションを使用するのが便利です。
Number of Rows/Columnsに縦横に並べた枚数を、AnimationPhaseに0~1の値を入れるとアトラスから1枚分だけ切り抜いてくれるノードです。
このノードのUVs出力はアトラステクスチャの特定部分を示すUV情報が得られるので、これを使用していきます。
|

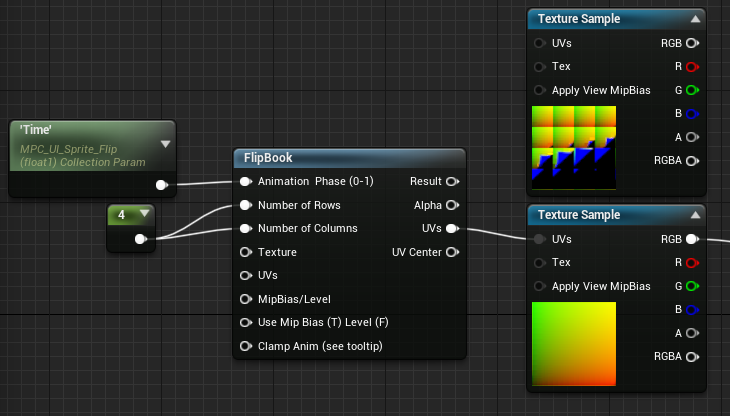

上記ノード群は下図のように組んだのと同じ結果になりますが、TextureSampleのUVs入力の機能をしっかり知っておくと応用範囲が広いかと思いまして 今回はTextureSampleのUVs入力を使用する方法で紹介します。
|
歪ませたいテクスチャのUVsにこのアトラスから取得したUVを入力させれば、基本的な流れは完了です。
あとはUVAの青チャンネルに入れていた裏面情報を使って裏表を作ったり、
レンダリングしておいた陰影情報を使って落ち影を入れたりすると良いかもしれません。

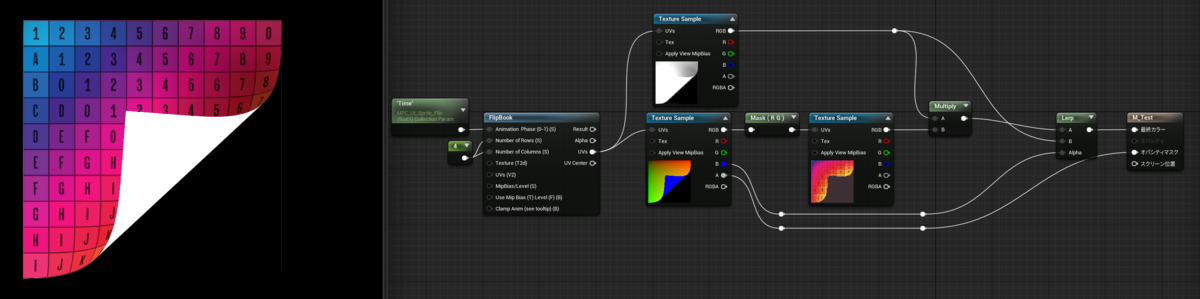

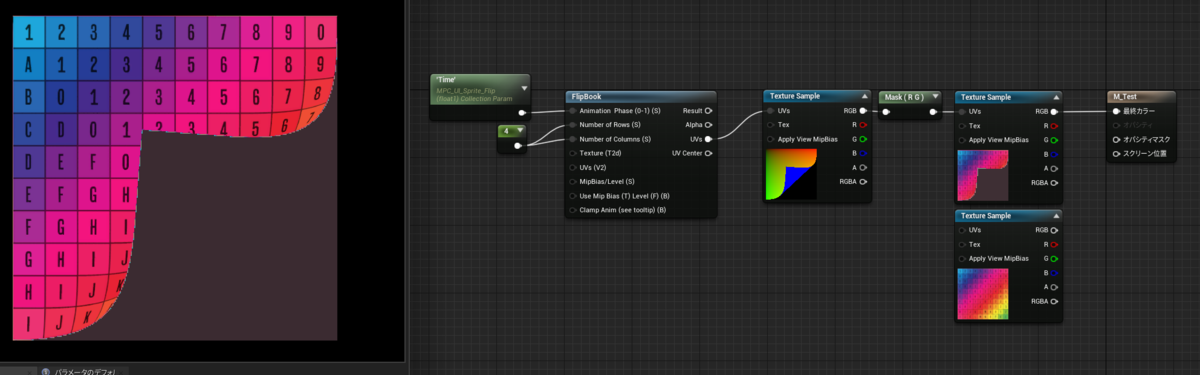

というわけでFlipBookのAnimation Phaseにマテリアルパラメータを入れて動かしてみたものがこちらです。
注意事項
ここが書きたくて記事書きました
UV用テクスチャの扱いについて
Virtual Texture Streaming
アトラス化したテクスチャは解像度が大きくなりがちですが、高解像度（4K↑？）テクスチャは読み込み時自動的にVirtual Texture Streamingが有効になります。
これにチェックが入っているとUIで使えないので、チェックを外しておきましょう。
テクスチャ色深度について
通常のテクスチャ(8bpc)には色調が256階調しかなく、横幅1920ピクセルのマッピングをするには不十分です。
最低でも16bit/color(16bpc)のテクスチャの使用を推奨します。

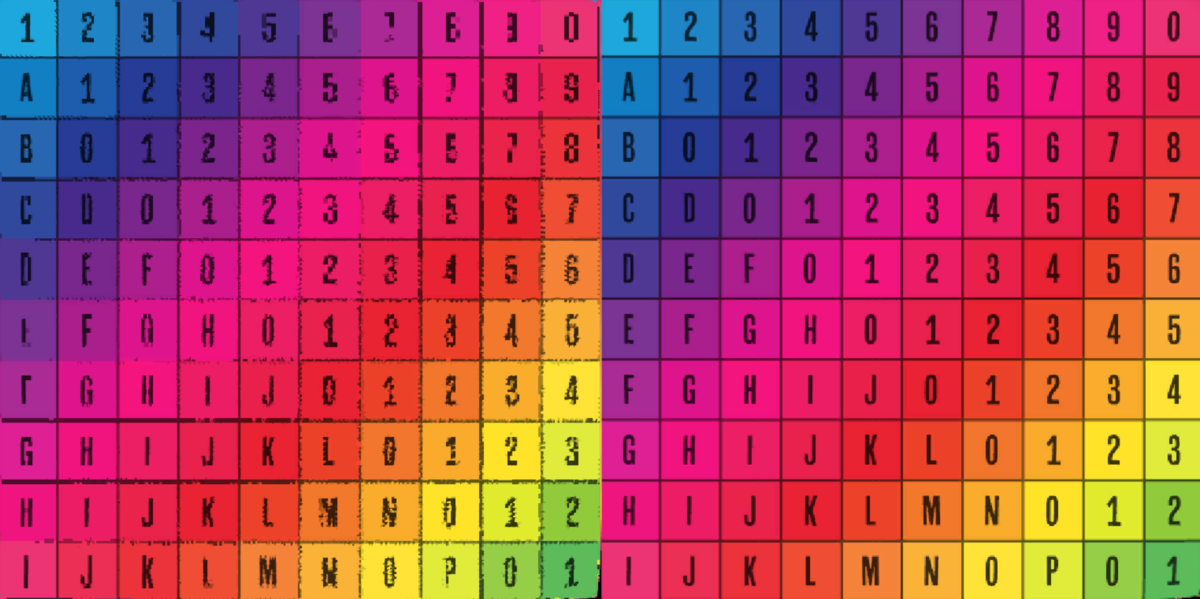

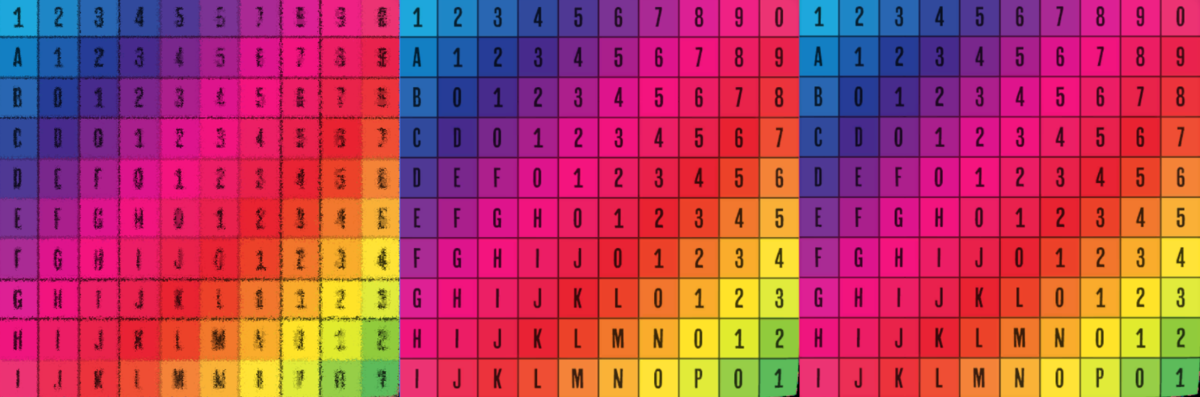

下図にテクスチャ色深度による結果の違いを示します。
テクスチャ圧縮・ミップマップについて
高色深度のテクスチャであっても、UE4にインポートしたデフォルトの設定そのままで使用すると十分な情報量を引き出せません。
テクスチャアセットのレベルオブディテールの欄からTexture Groupを16bit Dataに変更することをお勧めします。
テクスチャカラースペースについて
先述の16bit Dataタイプに変更するとUE4内でsRGB補正のカラーマネジメントをすることができません。
これにより、テクスチャを作成するときにリニア化していなかった場合、想定しない歪みが発生することがあります。
テクスチャをリニア化しておくか、32bpcテクスチャ（HDRテクスチャ）を使用してください。
ご指摘・コメントお待ちしています。
